產品型號:PS-TF4545A
產品品牌:品速
產品描述:

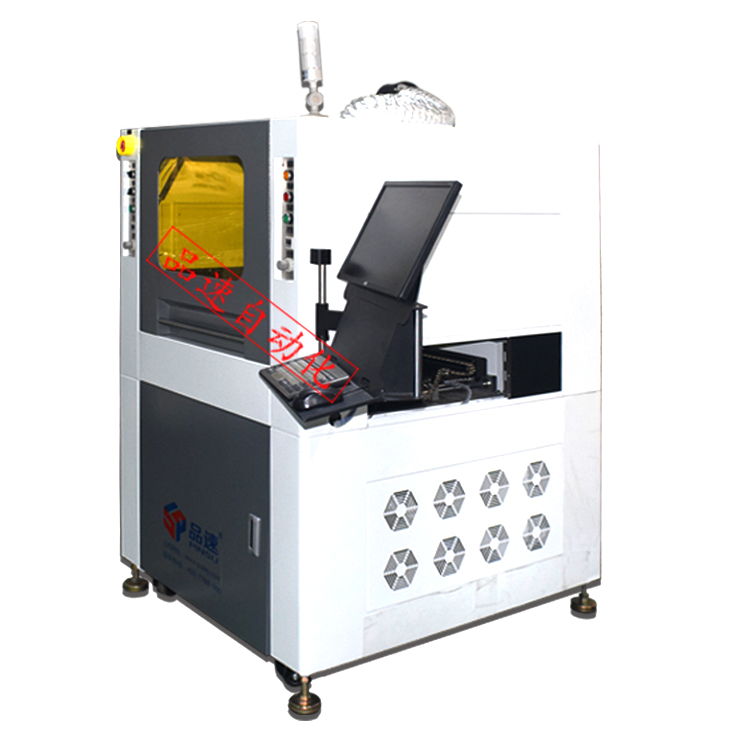

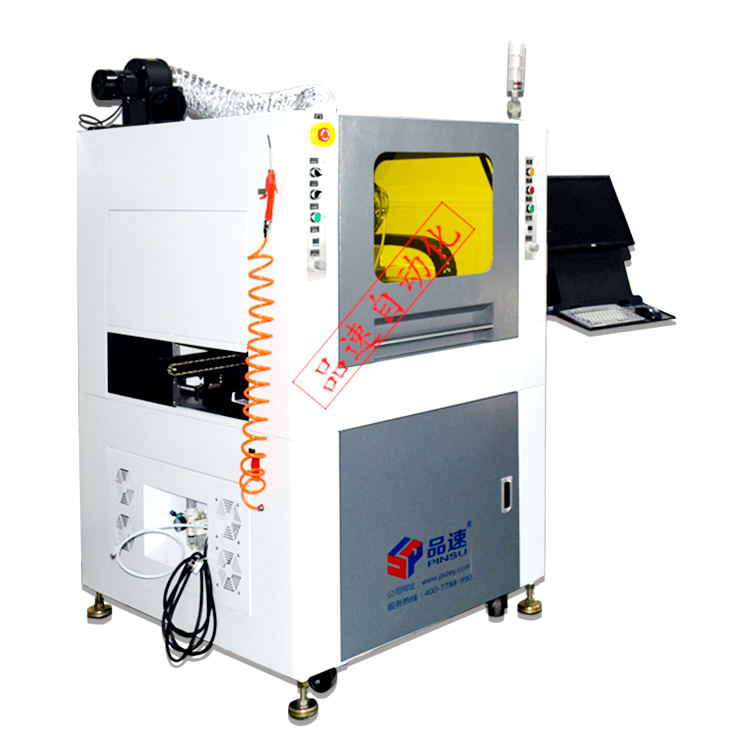

PS-TF4545A三防漆選擇性涂覆機主要用于三防漆,UV膠在PCB板選擇區域涂覆,可以與上板機,下板機,接駁臺,固化爐等組成自動化涂覆設備。
- 400-7788990
三防漆選擇性涂覆機
- 產品參數
- 應用行業
- 應用視頻
PS-TF4545A三防漆選擇性涂覆機可以用于PCB板規避區域外三防漆,uv膠噴涂,可以與上板機,下扳機,接駁臺,固化爐等設備組成自動化涂覆線。品速科技可以根據PCB板涂覆工藝需求,提供細致工藝解決方案,免費打樣,服務熱線:4007788990.
PS-PT4545A三防漆選擇性涂覆機參數:
參數 |
參數值 |
機器名稱 |
|
機器型號 |
PS-TF4545A |
軸數 |
三軸(X,Y,Z) |
電控系統 |
工控機+運動控制卡,液晶顯示器,鍵盤 |
軟件 |
PC Windows7系統+品速研發工控軟件 |
編程方式 |
鼠標+鍵盤 |
驅動方式 |
伺服馬達+滾珠絲桿 |
定位精度 |
±0.02mm |
重復精度 |
±0.02mm |
最大移動速度 |
800mm/s(X,Y,Z) |
輸送機構 |
伺服電機+不銹鋼鏈條 |
軌道調寬系統 |
自動 |
調幅速度 |
0~250mm/min(可調) |
運輸速度 |
0~2.4m/min(可調) |
傳送方向 |
L→R(R→L可調) |
軌道承重(含夾具) |
5.8KG |
軌道高度 |
91-100CM |
涂覆區域(W*L)) |
45*45CM |
元件最大高度 |
輸送面上80mm,下80mm |
膠閥數量 |
1個 (可選配) |
閥門類型 |
針式膠閥,錐形噴膠閥,扇形閥,噴膜噴膠閥(可選配) |
單次涂覆寬度 |
2-30mm(根據所選閥而異) |
壓力桶容量 |
10L(可選配) |
抽風方式 |
后孔制軸流風機抽風 |
抽風功率 |
Ac220v/380w |
排風量 |
15m3/min |
通訊接口 |
SMEMA接口 |
輸入氣壓范圍 |
0.4-0.8mpa |
機器電源/功率 |
AC220V/50HZ,10A |
總重量 |
780kg |
外形尺寸(L*W*H) |
170*120*200CM |

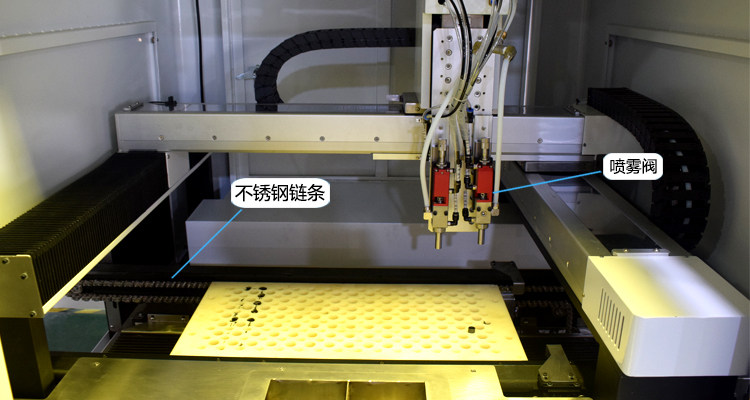

PS-TF4545A三防漆選擇性涂覆機噴霧閥特點:
1.可均勻噴涂30-4000mPa·s粘度范圍內的涂料,完全做到零殘留、易清洗、易調節,液量與氣壓可調節;
2.高精度霧化噴涂部件沒有飛濺,邊緣整齊完美,均勻涂覆、無堵塞、滴漏或過于干涸、不會過量噴涂,并保持產品區域干凈也減少流體的使用量;
3.溶劑型涂料 涂層厚度可達10-200微米,100%固含量涂料層厚度可達30-200微米;
4.液量大小與霧化噴灑可任意調節,可滿足多種涂料的完美噴霧化效果;單次涂覆寬度15-30mm,涂膠精度高;可與各類噴涂機器配合使用。
PS-TF4545A三防漆選擇性涂覆機特點:
1.整體式鋼制運動平臺,結實的機架結構為運行時的穩定提供了有力的保證;
2.采用高精密全密封模組,完全隔離霧氣對絲桿和導軌的腐蝕;
3.采用伺服馬達驅動,相比于市場上的步進馬達的控制系統,具有穩定、高精度的運動控制效果;
4.專用鋁合金軌道及不銹鋼輸送鏈條;
5.采用人機操作界面,快捷的編程方式可大幅度減少編程的時間;
6.速度快,運行穩定;
7.強大的工藝控制能力確保涂覆高質量及高度一致性;
8.獨立涂料容器桶并配備廢棄排放口,有效的減少了刺激性氣體的排放;
9.噴膠閥采用德國技術制作,霧化扇形大小、寬窄可調;
10.霧化調壓閥采用高精度數顯調壓閥,更能有效精準的控制邊緣清晰度;
11.配備自動浸泡裝置,可免除膠閥出膠口堵塞現象;
12.配備SMEMA接口可與其他設備通訊;
13.具備故障聲光報警及菜單顯示.
PS-TF4545A三防漆選擇性涂覆機適用三防漆,uv膠涂覆。
PS-TF4545A三防漆選擇性涂覆機可升級自動涂覆線方案:
