產品型號:PS-TF4545
產品品牌:品速
產品描述:

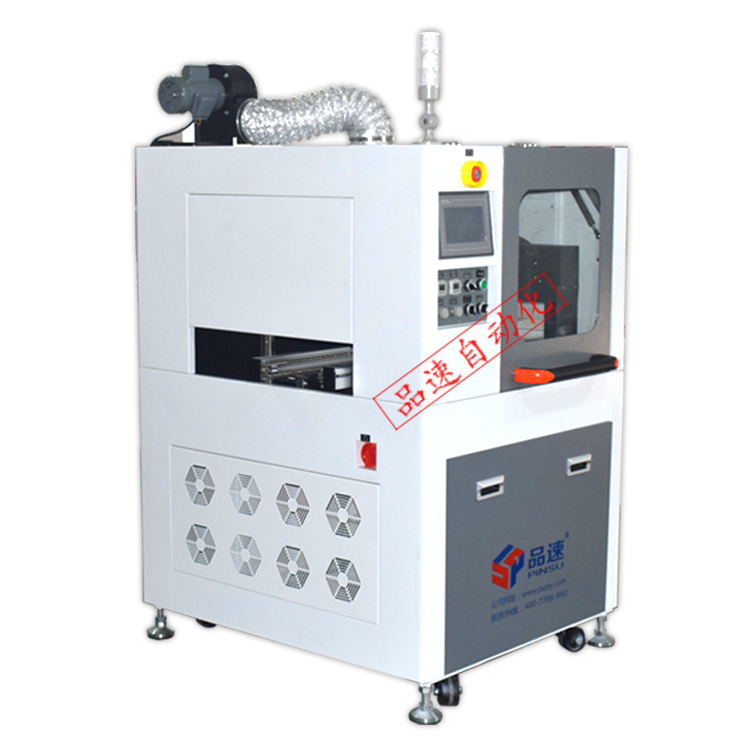

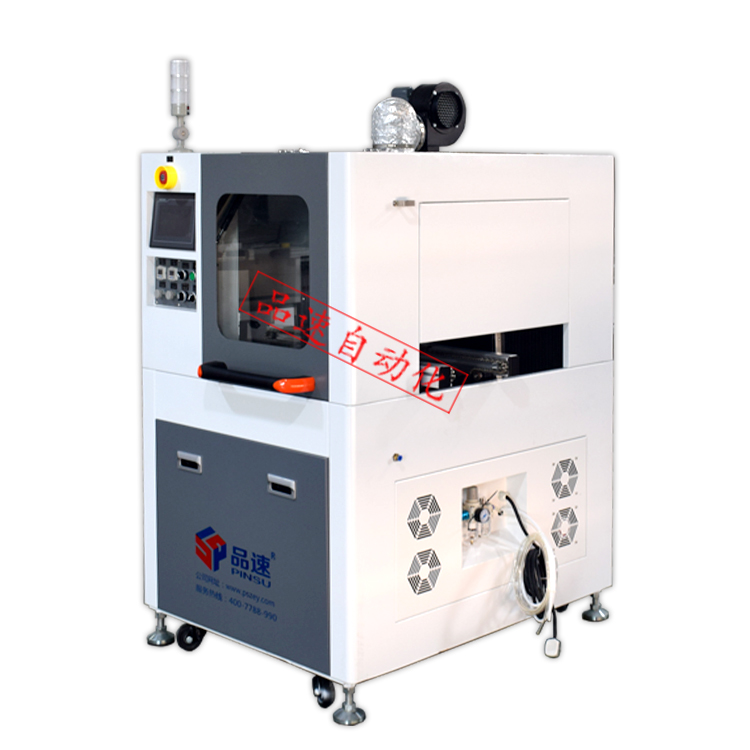

PS-TF4545三防漆整板自動涂覆機是由品速科技獨自生產研發,主要用于三防漆,uv膠對PCB電路板表面噴涂,可與上下板機,接駁臺,固化爐等組成一條流水線式三防漆涂覆線。
- 400-7788990
整板三防漆自動涂覆機
- 產品參數
- 應用行業
- 應用視頻
整板三防漆自動涂覆機又被稱為整板三防自動漆噴涂機,整版三防漆涂覆設備等,是一款用于PCB板(整板)表面噴涂三防漆,uv膠的自動化設備,與上板機,接駁臺,固化爐,下板機等組成的自動化三防漆噴涂生產線。品速科技生產的整板三防漆自動涂覆機,可以根據PCB板實際生產工藝,提供量身定制解決方案,服務熱線:4007788990.
PS-PT4545三防漆整板自動涂覆機參數 :
參數 |
參數值 |
機器名稱 |
整板三防漆自動涂覆機 |
機器型號 |
PS-TF4545 |
軸數 |
2軸(Y、氣動滑臺Z軸) |
電控系統 |
PLC+觸摸屏 |
軟件 |
品速研發PLC軟件 |
編程方式 |
鼠標+鍵盤 |
驅動方式 |
伺服馬達+同步帶 |
定位精度 |
±0.05mm |
重復精度 |
±0.05mm |
最大移動速度 |
500mm/s(Y軸) |
輸送機構 |
伺服電機+不銹鋼鏈條 |
軌道調寬系統 |
自動 |
調幅速度 |
0~250mm/min(可調) |
運輸速度 |
0~2.4m/min(可調) |
傳送方向 |
L→R(R→L可調) |
軌道承重(含夾具) |
5.8KG |
軌道高度 |
88-93CM |
涂覆區域(W*L)) |
W45CM |
元件最大高度 |
輸送面上80mm,下80mm |
膠閥數量 |
1個 (可選配) |
閥門類型 |
針式膠閥,錐形噴膠閥,扇形閥,噴膜噴膠閥(可選配) |
單次涂覆寬度 |
2-30mm(根據所選閥而異) |
壓力桶容量 |
10L(可選配) |
抽風方式 |
后孔制軸流風機抽風 |
抽風功率 |
Ac220v/380w |
排風量 |
15m3/min |
通訊接口 |
SMEMA接口 |
輸入氣壓范圍 |
0.4-0.8mpa |
機器電源/功率 |
AC220V/50HZ,10A |
總重量 |
450kg |
外形尺寸(L*W*H) |
105*110*180CM |

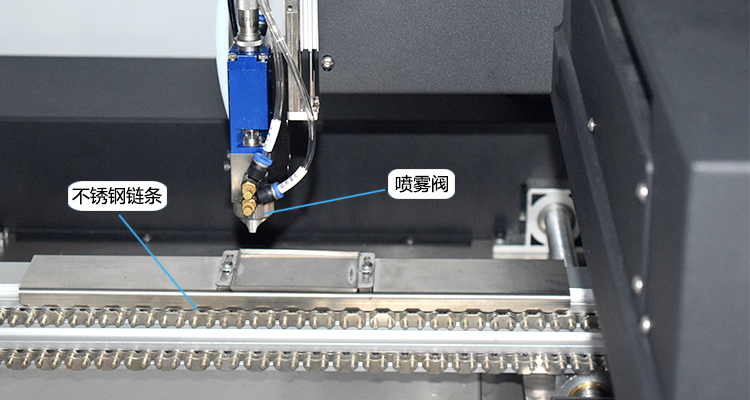

PS-TF4545三防漆整板自動涂覆機噴霧閥特點:
1.具有可均勻噴涂30-4000MPA/秒粘度范圍內的涂料,完全做到零殘留、易清洗、易調節,液量與氣壓可調節;
2.高精度霧化噴涂部件沒有飛濺,邊緣整齊完美,均勻涂覆、無堵塞、滴漏或過于干涸、不會過量噴涂,并保持產品區域干凈也減少流體的使用量;
3.溶劑型涂料 涂層厚度可達10-200微米,100%固含量涂料層厚度可達30-200微米; 液量大小與霧化噴灑可任意調節,可滿足多種涂料的完美噴霧化效; 單次涂覆寬度15-30mm,涂膠精度高;
4.可與各類噴涂機器配合使用。
PS-TF4545三防漆整板自動涂覆機特點:
1.整體式鋼制運動平臺,結實的機架結構為運行時的穩定提供了有力的保證;
2.采用伺服馬達驅動,相比于市場上的步進馬達的控制系統,具有穩定、高精度的運動控制效果;
3.專用鋁合金軌道及不銹鋼輸送鏈條;
4.采用人機操作界面,快捷的編程方式可大幅度減少編程的時間;
5.速度快,運行穩定;
6.強大的工藝控制能力確保涂覆高質量及高度一致性;
7獨立涂料容器桶并配備廢棄排放口,有效的減少了刺激性氣體的排放;
8.噴膠閥采用德國技術制作,霧化扇形大小、寬窄可調;
9.霧化調壓閥采用高精度數顯調壓閥,更能有效精準的控制邊緣清晰度;
10.配備自動浸泡裝置,可免除膠閥出膠口堵塞現象;
11.配備SMEMA接口可與其他設備通訊;
13.設備配有照明系統,方便實用。

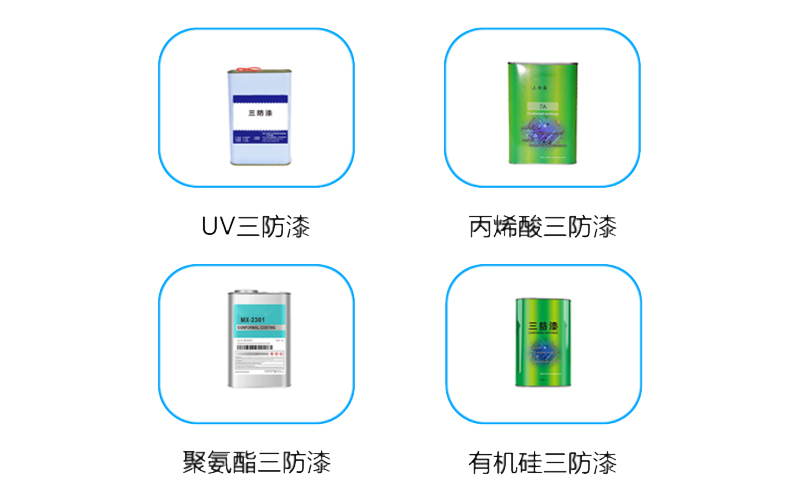

PS-TF4545三防漆整板自動涂覆機適用于三防漆,uv膠涂覆。

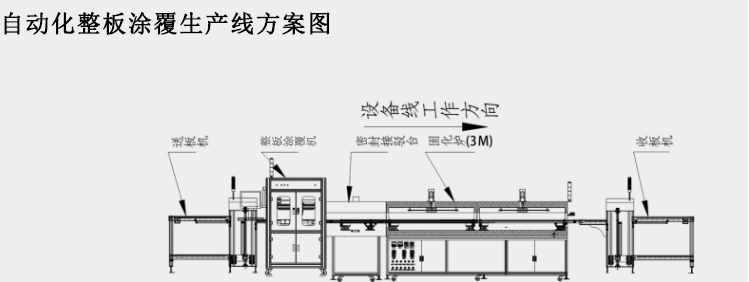

PS-TF4545三防漆整板自動涂覆機和接駁臺,固化爐組成三防漆整板自動涂覆生產線。
PS-TF4545三防漆整板自動涂覆機主用于家用電器控制板,汽車電子控制板,軍用儀器儀表線路板,電腦控制板,工業設備控制板,農業設備控制板,電池保護板,LED控制板,戶外LED顯示屏,變頻器線路板,安防控制板,電機控制板等三防漆噴涂。
