產品型號:PS-DJ系列
產品品牌:品速
產品描述:
品速科技根據客戶實際需求量身定制全自動灌膠抽真空固化流水線,提供從設計到生產,售后一站式服務。
- 400-7788990
全自動灌膠抽真空固化流水線
- 產品參數
- 應用行業
- 應用視頻

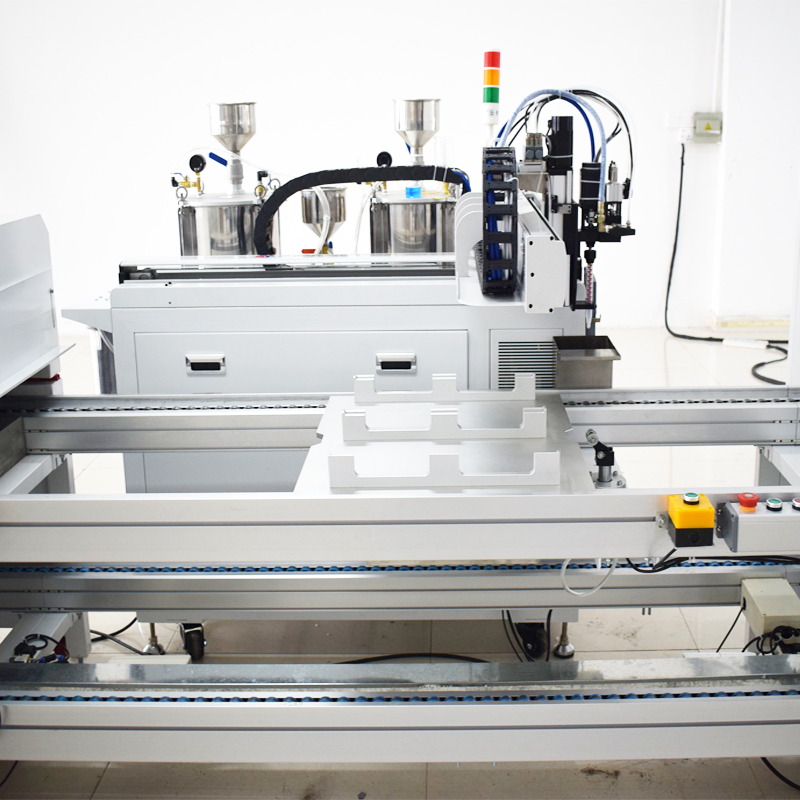

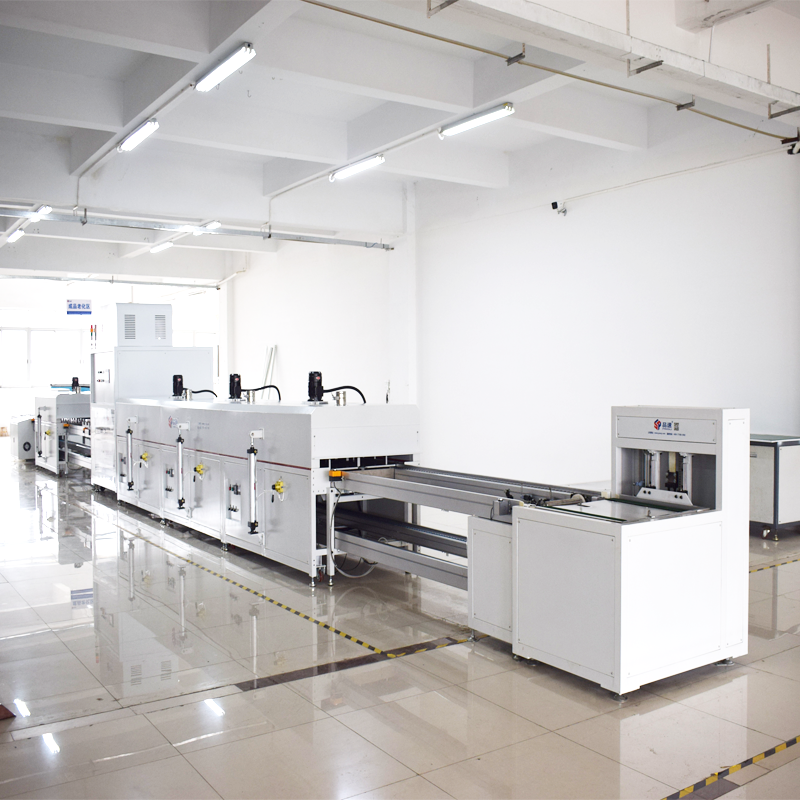

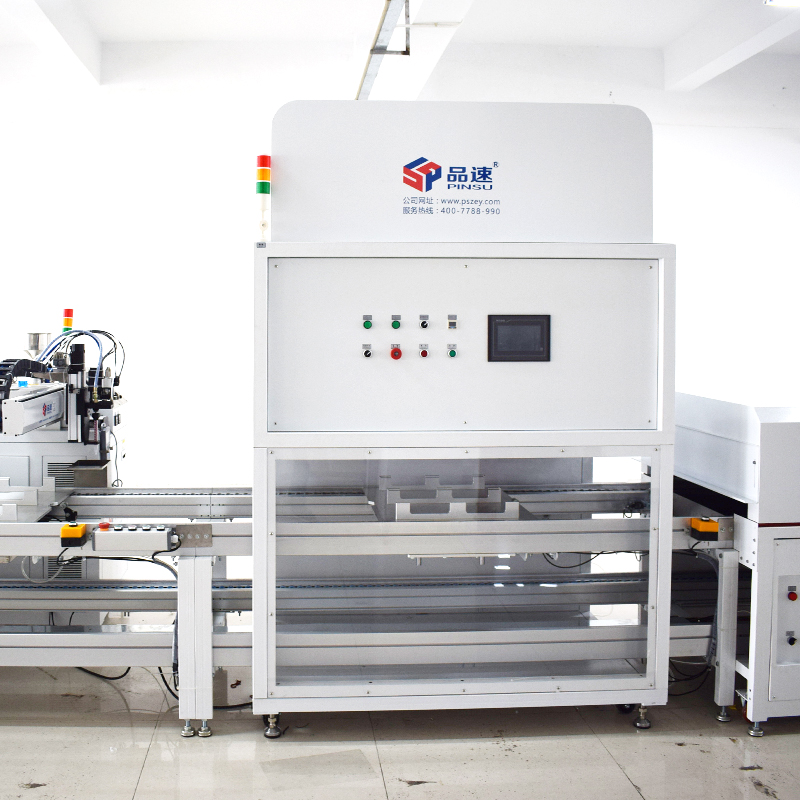

全自動灌膠抽真空固化流水線有上板機,下板機,流水線,灌膠機,抽真空室,固化爐等設備組成,人工將或機械手將產品放置在流水線治具上,通過流水線傳送到預熱爐中對治具上產品預熱,預熱完畢之后流水線傳送至灌膠機處灌膠,抽真空箱對灌膠產品抽真空消泡,過固化爐烘烤固化,人工或機械手取出產品,治具通過下板機傳送至下層流水線,傳送到上板機,上板機將治具傳送至擺放產品位置.
全自動灌膠抽真空固化流水線基本參數:
參數 |
參數值 |
產品名稱 |
全自動灌膠抽真空固化流水線 |
產品品牌 |
品速PINSU |
非標定制 |
是 |
適用膠水 |
環氧樹脂ab膠,聚氨酯pu膠,硅膠 |
適用比例 |
1:1-10:1固定比例可調 |
機器運動行程 |
機器行程:600*600*100mm 行程可根據客戶實際需求定做 |
運行速度 |
250mm/s(位移) |
運行精度 |
±0.1mm(位移) |
運行軌跡 |
點、直線、圓、矩形、弧形、S型等 |
灌膠速度 |
5-20g/S可調(根據膠水特性有一定差異) |
輸入氣壓范圍 |
0.5-0.8MPa |
頭部密封受壓 |
MAX≤2.6Mpa |
膠量水粘度 |
<8000CPS |
計量方式 |
齒輪泵,螺桿泵(選配) |
計量精度 |
±2% |
混合方式 |
動態或靜態混合 |
出膠精度 |
±2% |
料桶容積 |
20L/30L/50L(選用) |
清洗桶容積 |
5L |
料桶材質 |
304不銹鋼 |
真空箱尺寸 |
350*450mm |
真空箱升降系統 |
氣缸驅動 |
真空度 |
0~-0.1Mpa(MAX) |
真空泵 |
抽速:100L/S |
抽空時間 |
45S |
溫度范圍 |
室溫-80oC(每節可調) |
升溫速度 |
空箱運行時,溫度從25oC-80oC時間: |
控溫精度 |
+2oC |
電控系統 |
獨立控制箱 |
每節烘道 |
2米 |
固化爐數量 |
3節(可根據情況添加) |
額定電源功率 |
220V 灌膠機2700w/真空箱2500W,烤箱380V/6000W |
全自動灌膠抽真空固化流水線特點:
1.非標定制,預熱,灌膠,抽真空,固化一體化設計;
2.雙層流水線,治具可自動回流;
3.采用精密計量泵配比AB膠,配比精度±2%;
4.采用大功率真空機,可強勁快速對產品抽真空.

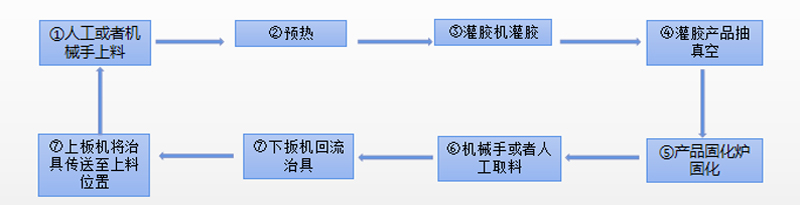

全自動灌膠抽真空固化流水線工藝流程圖:
全自動灌膠抽真空固化流水線適用膠水:1:1-10:1環氧樹脂AB膠,聚氨酯PU膠,AB硅膠等.
全自動灌膠抽真空固化流水線應用于水表,高壓包,點火器,電機線圈,電池,驅動電源等產品灌膠。
