產品型號:PS-SJ4060HS
產品品牌:品速
產品描述:
PS-SJ4060HS視覺點膠機安裝CCD視覺定位系統,產品任意擺放,機器自動定位,自動成像,自動配膠,自動混膠,自動點膠;一體化生產,減小機器占地面積,減少人工支出,提高了生產效率。
- 400-7788990

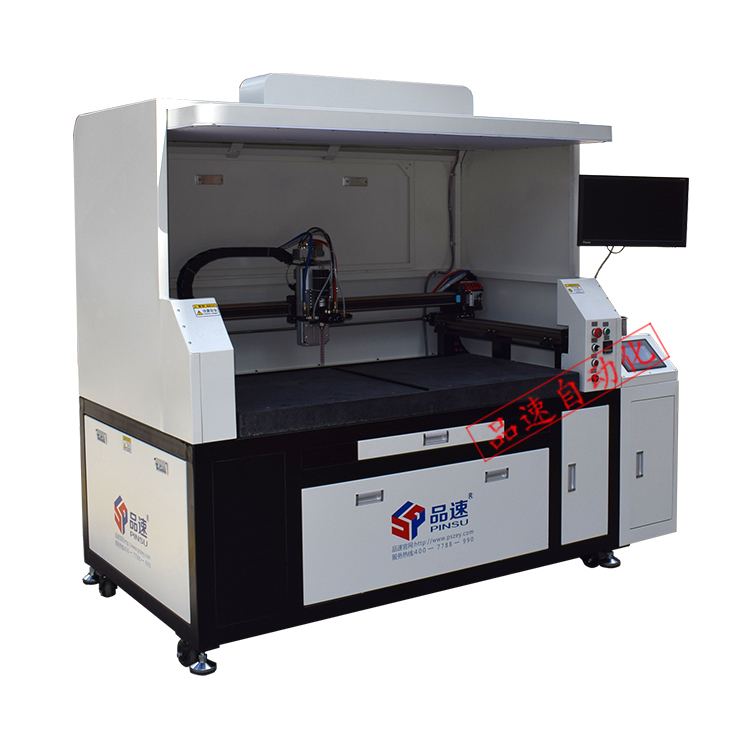

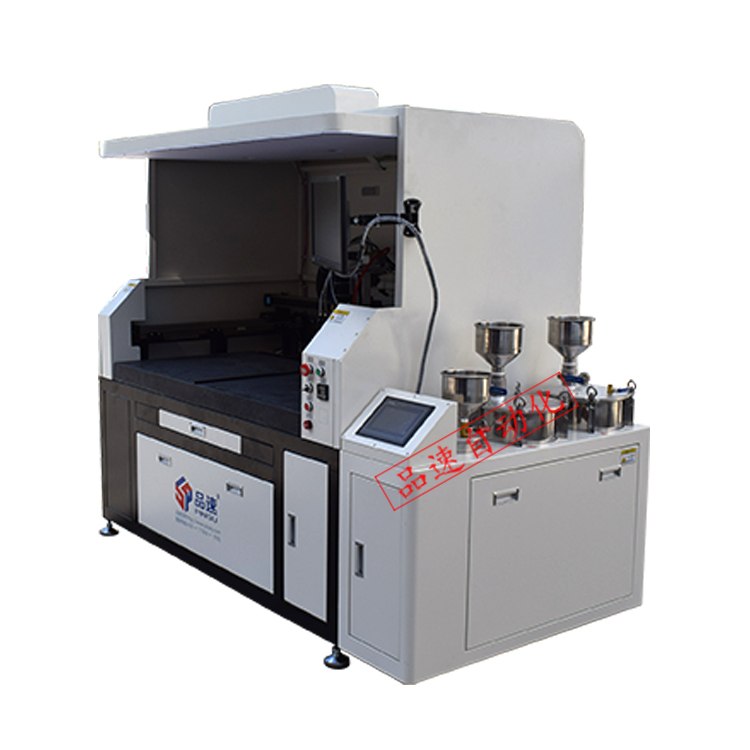

視覺點膠機PS-SJ4060HS
- 產品參數
- 應用行業
- 應用視頻
PS-SJ4060HS視覺點膠機XYZ軸采用CCDM模組制成,雙相機,相機識別范圍40*60cm,運行速度快,重復定位精度高;機器安裝CCD視覺成像系統,產品任意擺放,機器自動定位,自動成像,自動配膠,自動混膠,自動出膠,一體化設計,是廣大客戶精確點膠必不可少的設備。
PS-SJ4060HS視覺點膠機參數:
參數 |
參數值 |
設備名稱 |
雙液視覺點膠機(龍門架式) |
設備型號 |
PS-SJ4060HS |
機器尺寸(L*W*H) |
215*114*196cm |
相機數量 |
雙相機(2個) |
工位數量 |
左右雙平臺 |
識別面積 |
40*60CM |
平臺、機器重量 |
+鋁合金平臺730Kg |
料桶容量 |
A/B膠桶:20L/30L,清洗桶:5L |
分膠頭數量 |
根據產品可做2-10頭分膠嘴 |
配膠比例 |
1:1-10:1固定比例可調 |
計量方式 |
齒輪泵/螺桿泵 |
計量精度 |
膠量±2%,比例:±2% |
電控系統 |
PC+顯示器+PLC+觸控屏 |
運行方式 |
CCM模組 |
運行軌跡 |
點、直線、方框、弧、圓 |
運行速度、精度 |
Max 300mm/s (位移)、±0.05mm(位移) |
混合模式 |
靜態混合/動態混合 |
機器電源/功率 |
220v/50HZ 2000W |
輸入氣壓范圍 |
0.5-0.8MPa |
PS-SJ4060HS視覺點膠機特點:
1.采用WINDOWS中文操作界面,易學易懂;
2.具有畫點,線,面,弧,圓。不規則曲線連續補間及三軸聯動等功能。
3.膠量大小粗細、點膠速度、點膠時間、停膠時間皆可參數設定、出膠量穩定,不漏滴膠;
4.CCD輔助程序編輯及教導功能使坐標軌跡位置能實現追蹤顯示,縮短程序編輯時間,大大提高編程效率。
5.機器實現雙組份AB膠自動配比,自動混合,定量出膠,產品任意擺放在工作臺面上,無需治具。
PS-SJ4060HS視覺點膠機適用于水晶貼紙,飾品、金屬標牌、窗花、魚眼、裝飾品、吊粒、智能卡、電感、電源、互感器、高壓包、電表、變壓器、電容等產品點膠。
