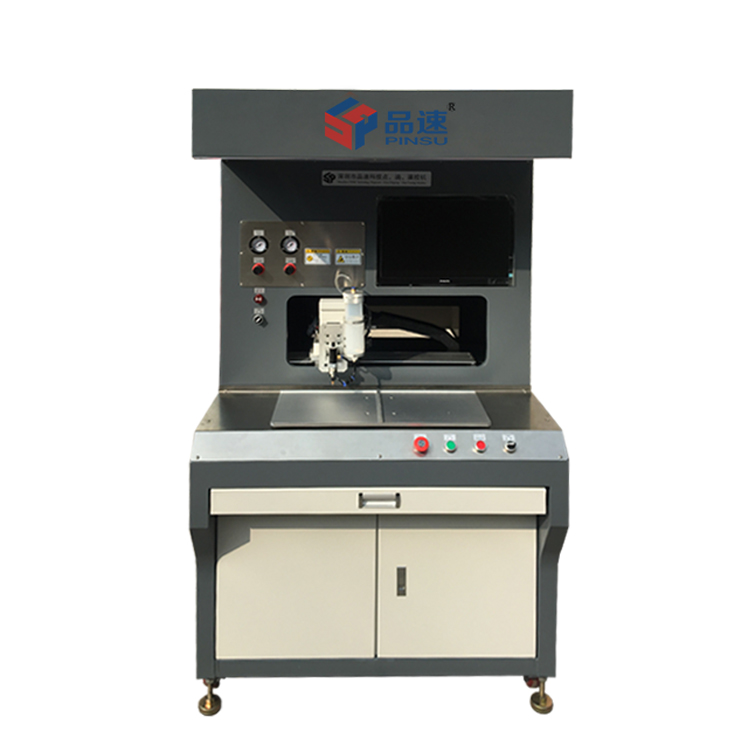

指紋識別點膠機
指紋識別的結構,目前市面上常見的指紋識別主要有正面跟背面的按壓式的,正面和背面滑動式的主要的四種解決方案。在點膠工藝?yán)锩?,通常我們?cè)谛酒車c(diǎn)UnderFill膠,常用膠水像3808、3806。在FPC上金手指上點導電膠。
制程主要有兩種,一種是在采用拼版的結構方式,另一種是先切割成小板,然后再來點膠。這種制程工藝,一個是貼裝、然后回流焊接、預熱、然后再固化。常見的填充,有單邊點膠,或者L型包括C型,目前針對指紋識別,我們通常用四個邊都來點膠的方式。
工藝的基本要求,一,四邊都要非常均勻點膠;二,單邊距離小于0.4毫米;三,膠水受環境因素影響非常大;四,底部不能有空洞或者氣泡的情況,UPH要大于1500個。
